Evakuointi- ja putoamissuojaratkaisu

PSD-Pelastuspuomijärjestelmä – Ammattitason evakuointi- ja putoamissuojaratkaisu

PSD-pelastuspuomi on modulaarinen ja erittäin kestävä nostojärjestelmä, joka on suunniteltu erityisesti haastaviin pelastustehtäviin sekä turvalliseen työskentelyyn suljetuissa tiloissa, kuten kaivoissa ja säiliöissä. Järjestelmä tarjoaa täydellisen hallinnan sekä putoamisen estämiseen että hätäevakuointiin.

Tekniset tiedot ja mitat

Pilarin korkeus: 120 cm.
Puomin (Jib) pituus: 150 cm.

Rakenne: Teollisuuskäyttöön soveltuva kestävä rakenne, joka on suunniteltu nopeaan käyttöönottoon.

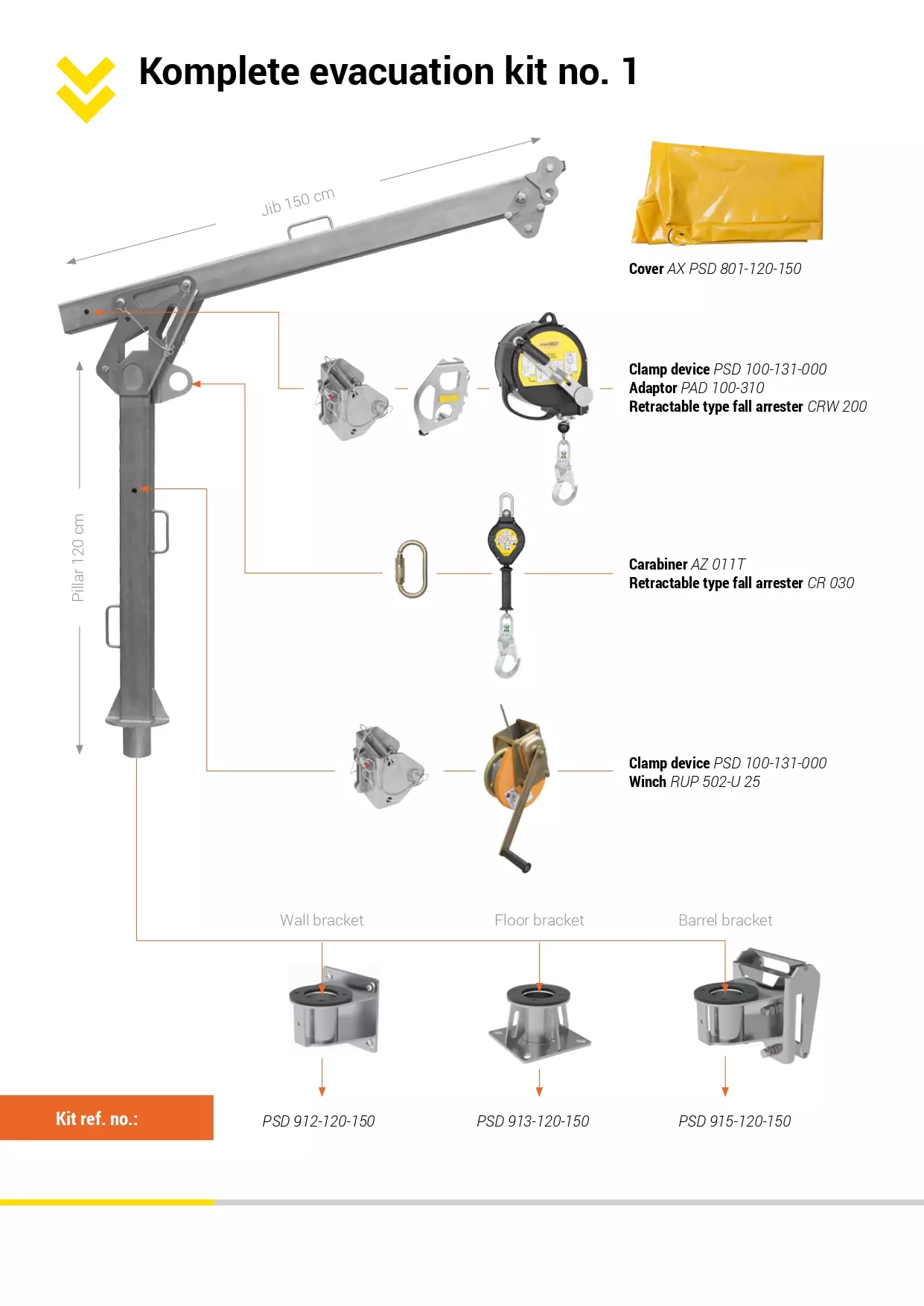

Järjestelmän komponentit

Kokonaisuus voidaan varustaa useilla eri turva- ja nostolaitteilla:

Kelautuvat tarraimet: Saatavilla pelastusnostolaitteella varustettu CRW 200 tai peruskäyttöön tarkoitettu CR 030.

Vinssijärjestelmä: RUP 502-U 25 -vinssi takaa tarkan ja turvallisen noston sekä laskun.

Kiinnitystarvikkeet: PSD 100-131-000 -puristinkiinnikkeet ja PAD 100-310 -sovittimet mahdollistavat laitteiden tukevan asennuksen puomiin.

Suojaus: Mukana toimitetaan AX PSD -suojapeite, joka suojaa laitteistoa lialta ja sääolosuhteilta varastoinnin aikana.

Monipuoliset asennusvaihtoehdot

Järjestelmän joustavuus perustuu kolmeen erilaiseen kiinnitysjalustaan, jotka mahdollistavat asennuksen lähes mihin tahansa ympäristöön:

Seinäkiinnike (PSD 912-120-150): Kiinteään asennukseen pystysuorille pinnoille.

Lattiakiinnike (PSD 913-120-150): Tukeva perusasennus tasaiselle alustalle.

Reunakiinnike (PSD 915-120-150): Erityisesti säiliöiden ja muiden rakenteiden reunojen yli tapahtuvaan työskentelyyn.

Käyttökohteet: Teollisuuden huoltotyöt, pelastuslaitokset, viemäriverkostojen ylläpito ja muut vaativat korkeanpaikan työkohteet, joissa tarvitaan luotettavaa varmistusta ja evakuointivalmiutta.


Järjestelmän toiminta ja käyttöturvallisuus:

Ensimmäinen henkilö (työskentelijä): Pääsee puomin alla sijaitsevaan suljettuun tilaan (jossa on nousun apuväline, kuten tikkaat tai portaat). Hänet on suojattu CRW 200 -laitteella (kelautuva tarrain evakuointitoiminnolla; sallittu kuorma 140 kg; vaijerin pituus 15 m). Toissijaisena varmistuslaitteena käytetään RUP 502-U -pelastusvinssiä (käsikäyttöinen; sallittu kuorma 140 kg; vaijerin pituus 25 m).

Lasku suljettuun tilaan: Mikäli tilassa ei ole kiinteitä tikkaita tai portaita, henkilö voidaan laskea enintään 2 metrin syvyyteen RUP 502-U -laitteella (rajoitus perustuu EN 1496/B -standardiin) ja erillisellä tarrain-/evakuointilaitteella (esim. CRW 200). Jos laskeutumistarve ylittää 2 metriä, on käytettävä RUP 502-UT -henkilönostovinsisä (ilman 2 metrin rajoitusta) yhdessä toissijaisen varmistuslaitteen (esim. CRW 200) kanssa.

Toinen henkilö (puomin käyttäjä): Käyttäjän turvallisuus varmistetaan CR 030 -putoamissuojaimella (sallittu kuorma 140 kg; vaijerin pituus 3 m). Laite kytketään puomin pilarin ankkuripisteeseen AZ 011T -turvahaalla (twist-lock-lukitus).

Kolmas henkilö (pelastaja): Mikäli pelastajan on laskeuduttava loukkaantuneen luo, hän voi hyödyntää puomin nokassa olevia kahta ankkuripistettä köysityöjärjestelmän (rope access) kiinnittämiseen.

Tekniset päätiedot:

Komponentti,Toiminto,Tekniset tiedot

Materiaali,Rakenne,Ruostumaton teräs (sopii ulkokäyttöön)

CRW 200,Ensisijainen suoja / evakuointi,"140 kg kuormitus, 15 m vaijeri"
RUP 502-U,Toissijainen varmistus / vinssi,"140 kg kuormitus, 25 m vaijeri"
CR 030,Käyttäjän varmistus,"140 kg kuormitus, 3 m vaijeri"

Standardit,Turvallisuusluokitus,EN 1496/B (pelastusvinssit)
Kapasiteetti,Käyttäjämäärä,Max. 3 henkilöä samanaikaisesti
