Protekt AT403 ankkurointipiste puukiinnitykseen

Protekt AT403 on puuhun kiinnitettävä ankkuripiste putoamissuojainten liittämiseen kantaviin puurakenteisiin, kuten puupalkkeihin, kattorakenteisiin ja liimapuupalkkeihin. Tuote on tarkoitettu yhden käyttäjän henkilökohtaiseen putoamissuojaukseen työympäristöissä, joissa tarvitaan EN 795:2012 (Henkilönsuojaimet putoamisen estämiseen. Ankkurointilaitteet) -mukainen kiinnityspiste.

Yleistietoa

AT403 on luokan A ankkurointilaite, joka kiinnitetään puiseen kantavaan rakenteeseen nauloilla tai puuruuveilla. Sen tärkein toiminnallinen hyöty on valmistajan ohjeistama kiinnitys puualustaan.

Tuote soveltuu kohteisiin, joissa kiinnitysalustana on vähintään 70 x 70 mm puupalkki ja rakenteen staattinen lujuus täyttää vaatimukset.

Tekniset tiedot

• TUOTETYYPPI: kiinteä ankkurointipiste puuhun
• MALLI: Protekt AT403

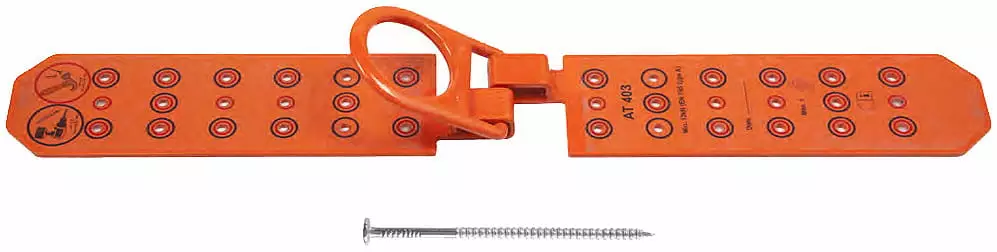

• RAKENNE: kaksi saranoitua metallilevyä ja ankkurointilenkki
• KÄYTTÄJÄMÄÄRÄ: 1 henkilö
• SERTIFIKAATIT: EN 795:2012 (Henkilönsuojaimet putoamisen estämiseen. Ankkurointilaitteet), tyyppi A
• KIINNITYSALUSTA: puupalkki, vähintään 70 x 70 mm
• RAKENTEEN STAATTINEN VÄHIMMÄISLUJUUS: 12 kN
• KIINNITYS NAULOILLA: vähintään 32 kpl, 16 kpl per kiinnityslevy
• KIINNITYS PUURUUVEILLA: vähintään 28 kpl, 14 kpl per kiinnityslevy
• KIINNIKKEEN MITAT: halkaisija 4 mm, pituus vähintään 70 mm
• YHTEENSOPIVAT JÄRJESTELMÄT: EN 353-2, EN 358 tai EN 360 mukainen yksi vaakakäyttöön soveltuva laite
• KÄYTTÖIKÄ: 5 vuotta ensimmäisestä käyttöönotosta, jonka jälkeen valmistajan tarkastus

Kiinnitys betoniin tai teräkseen

AT403 ei ole valmistajan ohjeen perusteella tarkoitettu betoniin tai teräkseen kiinnitettäväksi. Asennusohje määrittelee kiinnitysalustaksi puupalkin.

Betoni- tai teräsrakenteisiin tulee valita ankkurointipiste, jonka valmistaja on erikseen hyväksynyt kyseiselle alustalle.

Hyödyt ja erot vastaaviin tuotteisiin

• Suunniteltu puukiinnitykseen, toisin kuin betoni- ja teräsankkurointiin tarkoitetut Type A -pisteet.
• Soveltuu kantaviin puurakenteisiin, kuten sahatavaraan, kattorakenteisiin ja liimapuupalkkeihin, kun mitoitus täyttyy.
• Kiinnitys voidaan tehdä nauloilla tai puuruuveilla valmistajan määrittämällä kiinnikemäärällä.
• Yhden käyttäjän mitoitus soveltuu henkilökohtaisiin putoamissuojausjärjestelmiin.

Käyttötarkoitus

Protekt AT403 sopii puukattoihin, puupalkkeihin, kattotuoleihin, sahatavaraan ja liimapuupalkkeihin toteutettaviin putoamissuojausratkaisuihin, joissa tarvitaan kiinteä ankkurointipiste yhdelle käyttäjälle.

Tuote ei sovellu kuormien nostamiseen, monikäyttäjäratkaisuihin eikä valmistajan ohjeen perusteella betoni- tai teräskiinnityksiin. Reunan yli tapahtuvan putoamisen riski ja pelastussuunnitelma on arvioitava ennen käyttöä.

Q & A

• Voiko AT403:n kiinnittää liimapuupalkkiin: kyllä, kun palkki on vähintään 70 x 70 mm ja rakenne täyttää lujuusvaatimuksen.
• Sopiiko AT403 muihin puurakenteisiin: kyllä, kun kyseessä on kantava puupalkki tai puurakenne, joka täyttää valmistajan mitoitus- ja lujuusvaatimukset.
• Voiko AT403:n kiinnittää betoniin tai teräkseen: ei valmistajan ohjeen perusteella.
• Saatavuus: saatavuus ilmoitetaan tuotesivulla erikseen.
• Tekniset lisäkysymykset: kiinnitysalusta, kiinniketyyppi ja järjestelmäyhteensopivuus tulee varmistaa kirjallisesti ennen tilausta tai asennusta.

Toimitustiedot

Toimitustavat, toimitusaika ja myymäläsaatavuus ilmoitetaan tuotesivulla erikseen. Myymäläsaatavuus koskee Keravan ja Turun toimipisteitä, jos tieto on annettu tuotesivulla.
