Kiinteä ankkurointipiste AT150 Protekt

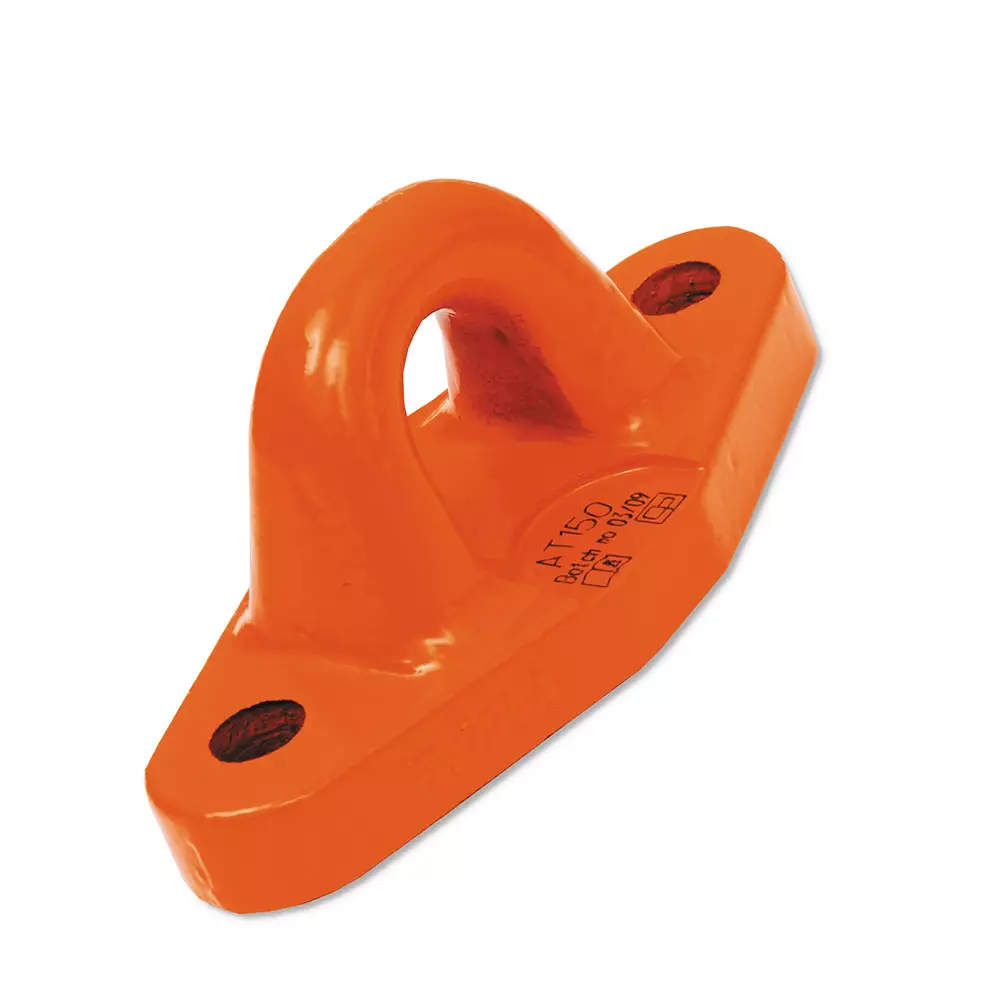

PROTEKT AT150 ankkurointipiste

PROTEKT AT150 on pysyvästi teräs- tai betonirakenteeseen asennettava ankkurointipiste yhden henkilön putoamissuojausjärjestelmää varten. Painevaletusta alumiiniseoksesta valmistettu ankkurointilaite tarjoaa EN 795:2012 tyypin A mukaisen liityntäpisteen teollisuuden, rakentamisen ja kiinteistökunnossapidon kohteisiin.

Keskeiset ominaisuudet

• Kiinteä EN 795:2012 tyypin A ankkurointilaite
• Suunniteltu yhden käyttäjän putoamissuojaukseen
• Asennettavissa teräs- ja betonirakenteisiin
• Vähintään 12 kN:n lujuus sallituissa kuormitussuunnissa
• Rakenteeseen siirtyvä enimmäiskuorma 9 kN
• Painevalettu alumiiniseos
• Jauhemaalattu pinta
• Kaksi M12-kiinnitystä

Käyttökohteet

AT150 soveltuu teollisuuden, kunnossapidon, rakentamisen ja kiinteistötekniikan kohteisiin, joissa tarvitaan pysyvä ankkurointipiste kantavaan teräs- tai betonirakenteeseen. Putoamissuojaimet liitetään pisteeseen EN 362 -standardin mukaisella liittimellä.

Tuote on tarkoitettu yhden käyttäjän henkilökohtaiseen putoamissuojaukseen. Sitä ei saa käyttää kuormien nostamiseen tai usean käyttäjän samanaikaisena ankkurointipisteenä.

Asennus teräsrakenteeseen

• Teräsrakenteen paksuus: yli 3 mm
• Kiinnitys: kaksi M12-pulttia
• Reikien halkaisija: 12,5–13 mm
• Reikäjako: 100 mm, sallittu poikkeama ±5 mm
• Galvanoitujen pulttien vähimmäislujuusluokka: 8.8
• Ruostumattomien A2- ja A4-pulttien vähimmäislujuusluokka: 70
• Kiristysmomentti: enintään 40 Nm

Asennus betonirakenteeseen

• Kiinnitys: M12-mekaaniset ankkurit tai M12-kemialliset ankkurit
• Betonin puristuslujuus: yli 20 MPa
• Reikien halkaisija: 12 mm
• Ohjeellinen poraussyvyys: noin 120 mm
• Reikäjako: 100 mm, sallittu poikkeama ±5 mm
• Betonin tulee olla yhtenäistä eikä siinä saa olla halkeamia tai lohkeamia
• Yli 2 mm:n pinnan epätasaisuus tasataan PS150 EPDM -aluslevyllä

Turvallisuus ja vaatimustenmukaisuus

AT150 täyttää standardin EN 795:2012 tyypin A vaatimukset ja sen lujuus on vähintään 12 kN sallituissa kuormitussuunnissa. Putoamisen pysäyttävässä järjestelmässä käyttäjään kohdistuva dynaaminen voima on rajoitettava enintään 6 kN:iin yhteensopivalla järjestelmällä.

Kiinnitysalustan lujuus ja asennustavan soveltuvuus on arvioitava laskennallisesti ennen asennusta. Asennuksessa on noudatettava sekä AT150:n että käytettävien kiinnikkeiden valmistajan ohjeita. Tuotetta ei ole valmistajan ohjeessa hyväksytty puu- tai liimapuukiinnitykseen.

Tekniset tiedot

• Brändi: PROTEKT
• Malli: AT150
• Tuotetyyppi: kiinteä ankkurointipiste
• Käyttäjien määrä: 1
• Materiaali: painevalettu alumiiniseos
• Viimeistely: jauhemaalaus
• Mitat: 135 × 64 × 62 mm
• Paino: 0,31 kg
• Staattinen lujuus: vähintään 12 kN
• Rakenteeseen siirtyvä enimmäiskuorma: 9 kN
• Kiinnitysreikien halkaisija: 13 mm
• Liitäntäaukon halkaisija: 26 mm
• Kiinnitykset: 2 × M12
• Standardi: EN 795:2012, tyyppi A
• Tarkastusväli: vähintään 12 kuukauden välein
• Enimmäiskäyttöikä: ei kiinteää aikarajaa toimintakuntoiselle tuotteelle

Tarkastus ja käyttöikä

Ankkurointipisteen kunto, kiinnitykset, merkinnät ja mahdolliset korroosio- tai vaurioitumisjäljet on tarkastettava ennen käyttöä. Pätevän henkilön on tehtävä määräaikaistarkastus vähintään 12 kuukauden välein. Tuote on poistettava käytöstä välittömästi, jos se on ollut mukana putoamisen pysäyttämisessä tai sen luotettavuudesta on epäilyksiä. Käyttöikä ei ole ennalta rajattu, mutta käyttöolosuhteet, korroosio, vauriot ja tarkastustulokset voivat edellyttää tuotteen poistamista käytöstä.
