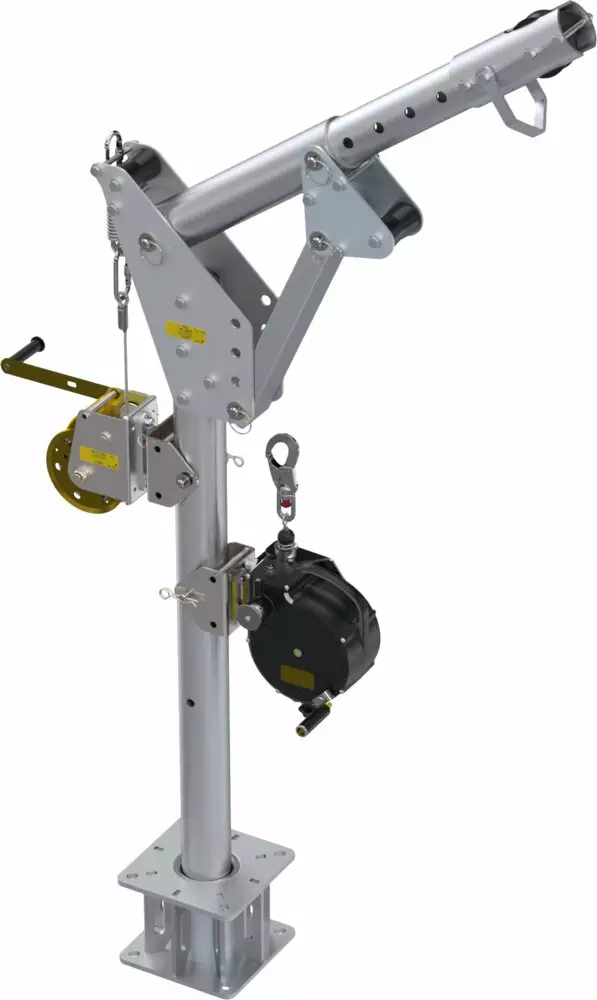

Probelt Fixed Lifting boom aluminum

Alumiininen kiinteä nostopuomi.

PVD-alumiininen nostopuomi tarjoaa EN795/B-standardin ja TS16415/B-dokumentin mukaisen ankkuripisteen. Se on suunniteltu suojaamaan jopa kahta henkilöä samanaikaisesti. Laite on valmistettu vahvistetusta alumiinista. Se koostuu erillisistä komponenteista, joiden paino ei ylitä 25 kg. Kaikki moduulit liitetään toisiinsa ilman työkaluja tapeilla. PVD-laitteen perusversio koostuu seuraavista moduuleista: PVD000-001-000 – Pystysuora pylväs 1,5 m (11,5 kg) PVD000-002-000 – Lattiakiinnike (7,10 kg) PVD000-003-000 – Puomi (5,4 kg) PVD000-004-000 – Päälinkki (4,0 kg) PVD000-005-000 – Puomin rulla (0,4 kg) PVD000-006-000 – Tukilinkki (2,1 kg) PVD000-007-001 – Tuki (1,2 kg) PARAMETRIT Staattinen lujuus: vähintään 13 kN Materiaali: vahvistettu alumiini Paino: 31,7 kg YHTEENSOPIVAT LAITTEET: Universaali kiinnitin vinsseille PSD100-131-000 mahdollistaa yhteistyön RUP- ja CRW-sarjan laitteiden kanssa

.
CRW 200 on putoamissuojaimen ja pelastusnosturin yhdistelmä, joka on EN 360- ja EN 1496/B -standardien mukainen. Sen sallittu työkuorma on 140 kg. Laitteessa on manuaalinen vinssi nosto- ja laskutoiminnoilla. Asennusta varten jalustaan ​​on kiinnitettävä sopiva PAD 100-310 -kiinnike. Karabiinissa on putoamisindikaattori, eikä rakenne vaadi iskunvaimenninta. Mekanismissa käytetyn välityssuhteen ansiosta rummun voi kiertää yhden kierroksen vinssin kampea 8,8 kierrosta.

CRW 300 on putoamissuojaimen ja pelastusnosturin yhdistelmä, joka on EN 360- ja EN 1496/B -standardien mukainen. Sen sallittu työkuorma on 140 kg. Laitteessa on manuaalinen vinssi nosto- ja laskutoiminnoilla. Asennusta varten jalustaan ​​on kiinnitettävä sopiva PAD 100-320 -kiinnike. Karabiinissa on putoamisindikaattori, eikä rakenne vaadi iskunvaimenninta. Mekanismissa käytetyn välityssuhteen ansiosta rummun voi kiertää yhden kierroksen vinssin kampea 7,4 kierrosta.

RUP 502-U on vinssi, jossa on kiinnitin jalustan jalkaan kiinnittämistä varten. Vinssi on varustettu kuusijuosteisella teräsvaijerilla, jossa on luonnonkuituinen sydän, jonka pituus on 20 ja 25 m ja halkaisija 6,3 mm. RUP 502-U on osa pelastuslaitteita. Laitteella voidaan nostaa alemmalta tasolta ylemmälle tasolle tai päinvastoin. Laskeutumismatka ei saa olla yli 2 m. Mekanismissa käytetyn välityssuhteen ansiosta rummun voi kiertää yhden kierroksen vinssin kampea 5 kierrosta. Kampi on saatavana kahdessa pituudessa, jotka valitusta versiosta riippuen mahdollistavat vääntömomentin säädön.

RUP 502-U -pelastuslaite. Kbestanu Harken Lokhead, joka suorittaa polyamidiköyden vetämisen ja laskemisen toiminnon. Laite mahdollistaa työskentelyn universaalilla kahvalla PSD100-131-000. Kabestanissa on automaattinen jarru ja mekanismi köyden turvalliseen laskemiseen (köysi myydään erikseen) halkaisijaltaan 10 mm EN 1891/A -standardin mukaisesti (esim. PROTEKT PA100-10-K-24 -köysi). Köyden pituutta ei ole rajoitettu. Köyden voi asentaa rullalle missä tahansa kohdassa pituuttaan, mikä mahdollistaa köyden pään toimittamisen välittömästi haluttuun paikkaan ja esimerkiksi evakuointitoimenpiteiden aloittamisen välittömästi ilman, että köyttä tarvitsee purkaa rummusta.

RUP504 Sähkövinssi, jonka virtalähteenä on AC 230V 1-vaihe. Sarjaan kuuluu kaapeli sähköverkkoon liittämistä varten EU-pistokkeella. Työnopeus: 7 m/min (käytettäessä TU 415 / TU 416 -pyörää - 3,5 m/min). Laite on varustettu liitäntälevyllä (RUP 506-000-001). Sitä käytetään tavaroiden nostamiseen ja evakuointiin. Sallittu työkuorma tavaroita nostettaessa (WLL): 500 kg. Jos käytetään lisälohkoa TU 415 / TU 416, työkuormaa tavaroita nostettaessa voidaan nostaa 1000 kg:aan. Laitetta voidaan käyttää ihmisten nostamiseen ja laskemiseen sekä evakuointiin käytettäessä lisävarusteena WR / CR / CRW -sarjan itselukittuvaa laitetta.

RUP506 Vinssissä on akkukäyttö. Mukana on kaksi 18 V 4,0 Ah akkua ja laturi. Akun käyttöaika täydellä kuormalla ~20...25 minuuttia. Työnopeus: 4 m/min (käytettäessä TU 415 / TU 416 -pyörää - 2 m/min). Laite on varustettu liitäntälevyllä (RUP 506-000-001). Sitä käytetään tavaroiden nostamiseen ja evakuointiin. Sallittu työkuorma tavaroita nostettaessa (WLL): 140 kg. Jos käytetään lisälohkoa TU 415 / TU 416, työkuormaa tavaroita nostettaessa (WLL) voidaan nostaa 250 kg:aan. Laitetta voidaan käyttää ihmisten nostamiseen ja laskemiseen sekä evakuointiin käytettäessä lisävarusteena WR / CR / CRW -sarjan itselukittuvaa laitetta.

Liitäntä betonirakenteeseen tulee tehdä neljällä kemiallisella tai mekaanisella ankkurilla, joiden vetolujuus on yli 32 kN. Betonirakenteen puristuslujuuden tulee olla vähintään 20 MPa.

Suositellut mekaaniset ankkurit: HSA M16..., HST M16..., HSR M16... (Valmistaja HILTI).

Suositellut kemialliset ankkurit: HIT-HY-170/HAS M16... (Valmistaja HILTI).
