TM9-Combo Kolmijalka-Paketti




- Tuotekoodi: PB_Tripod_Combo
- :: KOOTAAN MYYMÄLÄSSÄ
- TilattavissaTuotteet lähetetään 5-21 arkipäivässä
- .
- Toimituskulut alkaen 10,04 €Nouto myymälästä0,00 €
Protekt-kolmijalkapaketti henkilöiden ja kuormien nostoon ja laskuun

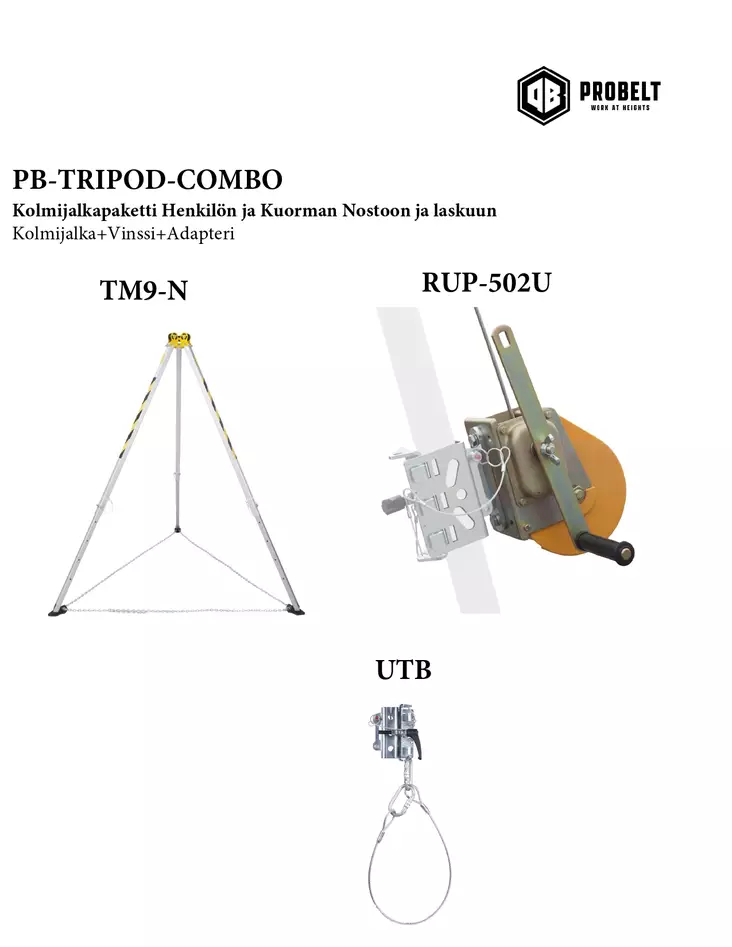

Paketin sisältö
- 1 x Protekt TM9-N Hybridi -alumiinikolmijalka
- 1 x Protekt RUP-502U -nosto- ja laskulaite, 20 metrin teräsköydellä
- 1 x UTB-yleiskiinnike vinssin kiinnittämiseen
- 2 x AZ011-teräskarabiini
- 1 x sinkitty teräsköysi, halkaisija 6,3 mm ja pituus 1,25 m
Protekt-kolmijalkapaketti on ammattikäyttöön tarkoitettu kokonaisuus henkilöiden pelastamiseen sekä henkilöiden ja kuormien hallittuun nostamiseen ja laskemiseen. Paketti soveltuu esimerkiksi suljettujen ja rajoitettujen tilojen työskentelyyn, huoltokohteisiin sekä muihin työympäristöihin, joissa tarvitaan siirrettävää ankkuripistettä ja mekaanista nosto- ja laskulaitetta.
Kokonaisuuteen kuuluvat kevyt TM9-N Hybridi -alumiinikolmijalka, RUP-502U-vinssi ja irrotettava UTB-jalustakiinnike. Yhteensopivat osat helpottavat järjestelmän kuljettamista, kokoamista ja käyttöönottoa vaihtuvissa työkohteissa.
Keskeiset ominaisuudet
- Soveltuu henkilöiden nostamiseen ja laskemiseen osana pelastusjärjestelmää
- Voidaan käyttää myös enintään 500 kg:n kuormien nostamiseen ja laskemiseen annettujen työkuormien rajoissa
- Kolmijalassa on kolme erillistä ankkuripistettä, yksi käyttäjä kutakin pistettä kohden
- Kolme kuulalaakeroitua polyamidipyörää RUP- ja CRW-sarjan köysilaitteiden ohjaamiseen
- RUP-502U-vinssissä on automaattinen kitkajarru ja kaksipituuksinen kampi
- Irrotettava UTB-kiinnike mahdollistaa vinssin nopean kiinnittämisen kolmijalkaan
- Kolmijalan anodisoidut alumiinijalat yhdistävät keveyden ja kestävyyden
Käyttökohteet
Kolmijalkapaketti soveltuu esimerkiksi kaivoissa, säiliöissä, kuiluissa ja muissa rajoitetuissa tiloissa tehtäviin töihin sekä huolto-, kunnossapito- ja pelastustehtäviin. RUP-502U-laitteella loukkaantunut henkilö voidaan nostaa alemmalta tasolta ylemmäs tai laskea ylemmältä tasolta alemmaksi. Henkilön suurin ilmoitettu laskuetäisyys on 2 metriä.
Turvallisuus ja vaatimustenmukaisuus
TM9-N-kolmijalka täyttää tuotetietojen mukaan standardien EN 795/B ja CEN/TS 16415 vaatimukset. RUP-502U-nosto- ja laskulaite on standardin EN 1496/B mukainen. Kolmijalka toimii ankkuripisteenä putoamissuojavarusteille, ja sen kolmea sivuttaista ankkuripistettä voidaan käyttää samanaikaisesti yhden käyttäjän kiinnittämiseen pistettä kohden.
Laitteiston soveltuvuus suunniteltuun tehtävään, yhteensopivuus muiden henkilönsuojainten kanssa sekä tarvittava pelastussuunnitelma on arvioitava ennen käyttöä. Käytössä on noudatettava valmistajan käyttöohjeita ja ilmoitettuja työkuormia.
Protekt TM9-N Hybridi -kolmijalan tekniset tiedot
- Standardit: EN 795/B ja CEN/TS 16415
- Jalkojen materiaali: anodisoitu alumiini
- Pään materiaali: jauhemaalattu teräs
- Ankkuripisteitä: 3
- Jalkojen väli: 128 cm
- Korkeus: 209 cm
- Paino: 15,45 kg
- Kuljetusmitat: 176 x 26 x 23 cm
- Ilmoitettu enimmäiskäyttäjämäärä: 3
- Enimmäiskuorma nosto- ja laskukäytössä: 500 kg
Protekt RUP-502U -vinssin tekniset tiedot
- Standardi: EN 1496/B
- Työkuorma (WLL), henkilö: 140 kg
- Työkuorma (WLL), kuorma: 500 kg
- Murtolujuus (MBS): 20 kN
- Turvakerroin: 10:1
- Paino: 13 kg
- Kammen pituudet: 300 mm ja 150 mm
- Tarvittava vetovoima 300 mm:n kammella: 5,6 kg
- Tarvittava vetovoima 150 mm:n kammella: 11,6 kg
- Välityssuhde: 5:1, noin 4,0 m/min
- Iskunvaimennin: SDW
- Rungon ja mekanismin materiaali: sinkitty teräs
- Suojakuori: oranssi muovi
- Köysi: sinkitty teräs, halkaisija 6,3 mm ja pituus 20 m
UTB-jalustakiinnikkeen tekniset tiedot
- Yhteensopivuus: Protekt-kolmijalat
- Yhteensopivat vinssit: RUP-502U, RUP-503U, RUP-504, RUP-505U ja RUP-506
- Materiaali: sinkitty teräs
- Kiinnitystapa: irrotettava
- Paino: 2,25 kg
- Staattinen lujuus: 21 kN
- Karabiinit: 2 x AZ011, sinkitty teräs, kierrelukko
- Karabiinin staattinen lujuus: 25 kN
- Karabiinin avautuma: 18 mm
- Mukana tuleva köysi: sinkitty teräs, halkaisija 6,3 mm ja pituus 1,25 m
