PB Proton 4D Ankkuripiste Peltikatto

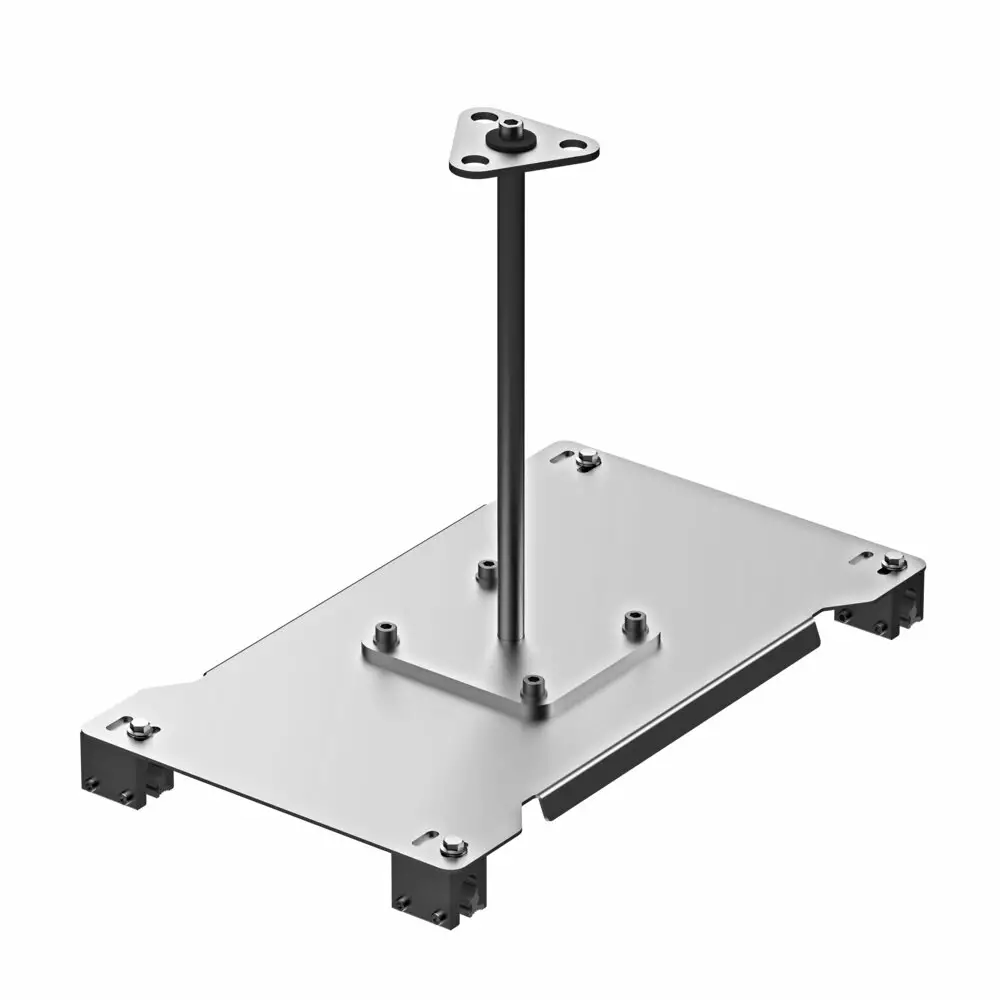

PROTON 4 - Ankkurointipiste konesaumakattoon S-5-E -kiinnikkeillä

PROTON 4 on EN 795 tyypin A ja CEN/TS 16415S -standardien mukainen ankkurointipiste, joka on suunniteltu käytettäväksi konesaumakatoilla. Se sisältää ankkurointipisteen ja konesaumakiinnityssarjan, jossa hyödynnetään S-5-E -kiinnikkeitä.

Ominaisuudet:

Standardit: EN 795/A, CEN/TS 16415S

Versio: Ankkurointipiste + konesaumakiinnityssarja

Ankkuripisteen materiaali: Ruostumaton teräs AISI 304

Ankkuripisteen staattinen lujuus: 14 kN

Kiinnityspisteen reiän halkaisija Ø: 20 mm

Käyttäjien enimmäismäärä: 3

Maston korkeusvaihtoehdot: 430 mm

Maston materiaali: Ruostumaton teräs

Maston jalan materiaali: Ruostumaton teräs

Kiinnitysreikien väli: 400 mm, 500 mm tai 580 mm.

S-5-E -kiinnike:

S-5-E -kiinnike on suunniteltu erityisesti kaksoisvalssatuille konesaumakattoprofiileille, joissa on sopivat mitat. Se on tehokas ratkaisu lähes minkä tahansa kiinnittämiseen metallikattoihin. Vaikka se on hieman pienempi ja edullisempi kuin S-5-U, se on yhtä vahva näille profiileille. S-5-E soveltuu erinomaisesti käytettäväksi S-5!® ColorGard® -lumiesteratkaisujen ja muiden vaativien sovellusten kanssa.

Asennus on yksinkertaista: kiinnike asetetaan saumaan ja patentoidut pyöreäkärkiset ruuvit kiristetään määritettyyn tiukkuuteen. Lisävarusteet kiinnitetään mukana toimitetulla pultilla. S-5! -kiinnikkeiden oikeaan kiinnittämiseen ja kiristämiseen liittyviä tietoja ja työkaluja on saatavilla osoitteessa www.S-5.com/tools.

S-5-E -kiinnike kiinnitetään patentoiduilla pyöreäkärkisillä ruuveilla, jotka eivät lävistä metallista kattopaneelia, mikä säilyttää kattovalmistajan takuun. S-5-E -kiinnikkeen vahvuus on sen yksinkertaisessa suunnittelussa. Patentoidut ruuvit painavat hieman metallisauman materiaalia, mutta eivät puhkaise sitä, jolloin kattotakuut pysyvät voimassa.
