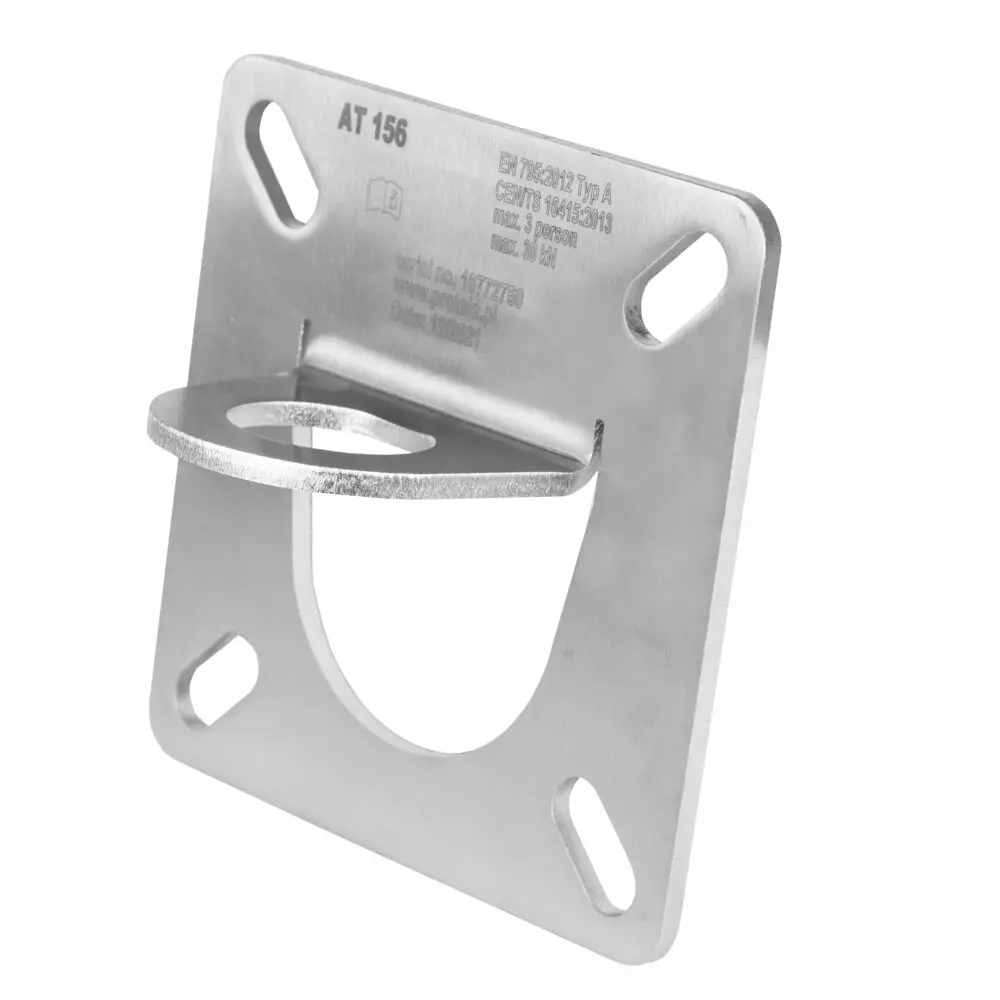

Kiinteä kiinnityspiste AT156 Probelt

AT156 Probelt on kiinteä ankkuripiste henkilökohtaiseen putoamissuojaamiseen betoni- ja teräsrakenteissa Suomessa ja Pohjoismaissa. Se on tarkoitettu pysyväksi kiinnityspisteeksi, kun rakenteen kantavuus ja asennus voidaan varmistaa suunnitelmien ja ohjeiden mukaan.

Kiinteä kiinnityspiste AT156 Probelt

Yleistietoa

AT156 on kiinteä kiinnityspiste putoamissuojausjärjestelmiin, kuten kokovaljaisiin ja liitosköysiin, sekä yhteensopiviin turvaköysi- ja vaakasuuntajärjestelmiin valmistajan ohjeiden mukaisesti. Tärkein toiminnallinen hyöty on yhden pisteen staattinen lujuus (vähintään 30 kN) suunnitellussa asennuksessa, mikä mahdollistaa enintään 3 käyttäjän samanaikaisen käytön.

Tekniset tiedot

• TUOTETYYPPI: kiinteä ankkuripiste putoamissuojaamiseen
• MATERIAALI: ruostumaton teräs (ankkuripiste)
• MITAT: 150 x 150 mm
• PAINO: 0,78 kg
• STAATTINEN LUJUUS: vähintään 30 kN
• KÄYTTÄJIEN ENIMMÄISMÄÄRÄ: 3
• KIINNITYSREIÄN/KOHDAN HALKAISIJA: Ø 40 mm
• KIINNITYSVÄLI: min. 98 mm / max. 120 mm
• SERTIFIKAATIT JA STANDARDIT: EN 795:2012 tyyppi A; CEN/TS 16415:2013; (EU) 2016/425
• ASENNUSALUSTA: betoni ja teräsrakenteet (asennusmenetelmä alustakohtaisesti)
• KIINNITYSSARJA (TÄSSÄ VARIANTISSA): 4 kpl HILTI HST2-R M12x115/20, sinkitty teräs, pituus 115 mm (betonikiinnitykseen)

Hyödyt ja erot vastaaviin tuotteisiin

• Yksi kiinnityspiste usealle käyttäjälle: mitoitus enintään 3 käyttäjälle (CEN/TS 16415 huomioiden), kun asennus ja alusta täyttävät vaatimukset.
• Staattinen lujuus vähintään 30 kN: soveltuu kiinnityspisteeksi myös yhteensopiville järjestelmille, joissa ankkuripisteen kuormitukset on huomioitu.
• Ruostumaton teräs ankkuripisteessä: valinta kohteisiin, joissa korroosionkesto on olennainen tekijä.
• Alustakohtainen kiinnitys: betoniin mukana olevilla segmenttiankkureilla, teräkseen pulttaamalla tai muulla suunnitelman mukaisella kiinnitysratkaisulla.

Käyttötarkoitus

Sopii työntekijöille ja urakoitsijoille, jotka tarvitsevat kiinteän putoamissuojauksen kiinnityspisteen betoni- tai teräsrunkoon, kuten katoille, tasoille ja teollisuusympäristöihin. Käyttö edellyttää, että rakenteen kantavuus, reunaetäisyydet ja asennustapa on varmistettu ohjeiden ja rakennesuunnittelun mukaisesti.

Ei sovellu puuhun tässä kokoonpanossa: mukana olevat HST2-R-segmenttiankkurit on tarkoitettu betonikiinnitykseen. Puuasennus edellyttää erillistä puulle mitoitettua ja valmistajan hyväksymää kiinnitysratkaisua sekä suunnittelun varmistusta.

Q & A

• Takuu: määräytyy myyntikanavan ja valmistajan ehtojen mukaan; tarkista toimitusdokumenteista ja käyttöohjeesta.
• Mallipäivitykset: standardit, merkinnät ja kiinnitysvaihtoehdot voivat muuttua; varmista ajantasaiset tiedot tuotekortista tilaushetkellä.
• Saatavuus: riippuu varastotilanteesta ja valitusta kiinnitysvaihtoehdosta.
• Tekniset lisäkysymykset: tarkat asennus- ja alustaehdot (esim. betonin lujuus, reunaetäisyydet, kiristysmomentit, teräskiinnitys) tulee varmistaa käyttöohjeesta ja rakennesuunnittelusta.

Toimitustiedot

• Toimitustavat: toimitus kuljetuksella tai nouto myyntikanavan käytäntöjen mukaan.
• Toimitusaika: varastosaatavuuden mukaan.
• Myymäläsaatavuus: myyntikanavakohtainen; tarkista tilausvaiheessa.
